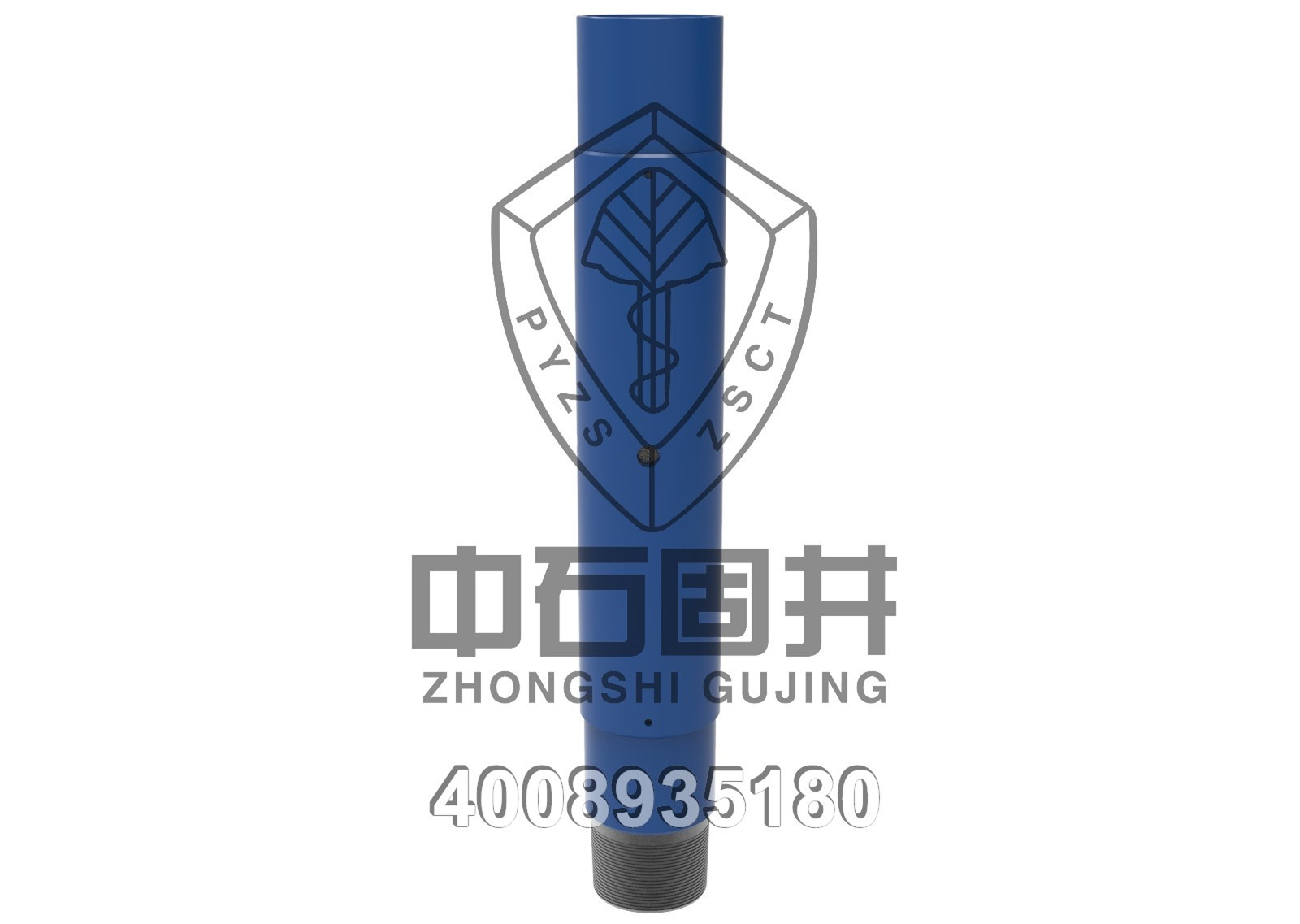

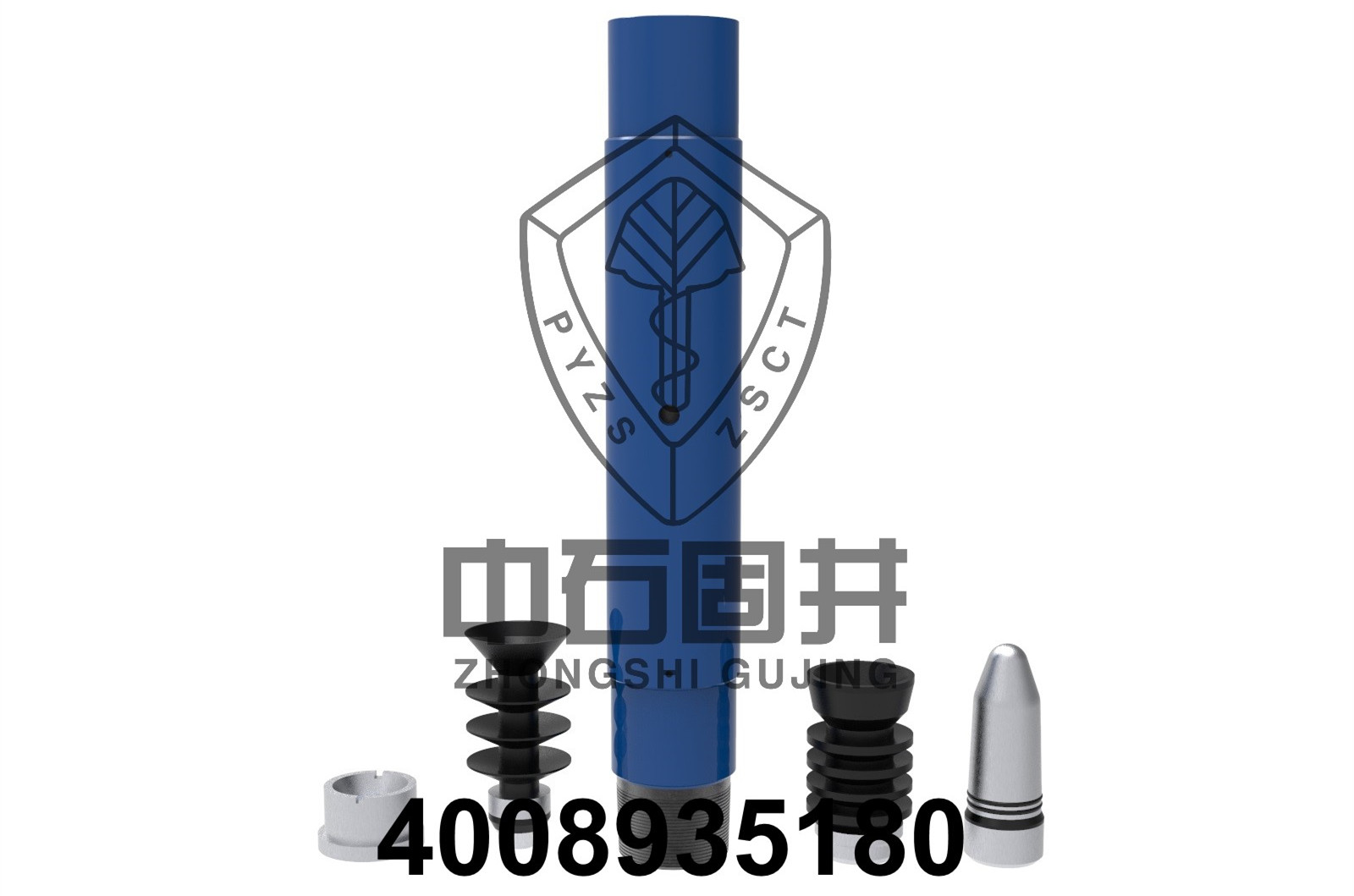

機械式分級箍（Mechanica Stage Collar）
1.用途：工具用于分級固井，適用于直井或井斜角較小的斜井。
2.原理：利用分級箍本體上循環孔的關閉打開狀態，實現分級固井的目的。
1.工具總長較短，大幅度減小彎曲應力。
2.單一入口安裝剪釘，大幅度降低潛在的滲漏通道。
3.打開及關閉壓力可根據實際情況調整。
4.分級箍本體與下接頭之間為金屬與金屬密封并有輔助橡膠密封提供密封壓力完善性。
5.滑套為防轉設計，且具有出眾的機械鎖環結構，防止受力后被重新打開。
6.打開塞的材料為鋁合金，強度以滿足要求。
7.打開座及關閉座長度較短，可減少鉆除作業的時間。
8.在關閉塞頭設計有壓力釋放孔確?？煽康年P(guān)閉。
機械式分級箍參數表
規格/（in） | 外徑 | 內徑 | 長度 | 打開壓力（M Pa） | 關閉壓力（M Pa） | 額定載荷（T） | 螺紋類型 | 圖號 | |
140 | 5-1/2 | 168 | 121 | 1180 | 7-9 | 5-6 | 120 | API螺紋/特殊扣 | SCJX140 |
168 | 6-5/8 | 200 | 150 | 1240 | 7-9 | 5-6 | 170 | API螺紋/特殊扣 | SCJX168 |
178 | 7 | 208 | 156 | 1200 | 7-9 | 5-6 | 210 | API螺紋/特殊扣 | SCJX178 |
244 | 9-5/8 | 285 | 220.5 | 1300 | 7-9 | 5-6 | 350 | API螺紋/特殊扣 | SCJX244 |
340 | 13-3/8 | 385 | 320 | 1320 | 7-9 | 5-6 | 540 | API螺紋/特殊扣 | SCJX340 |

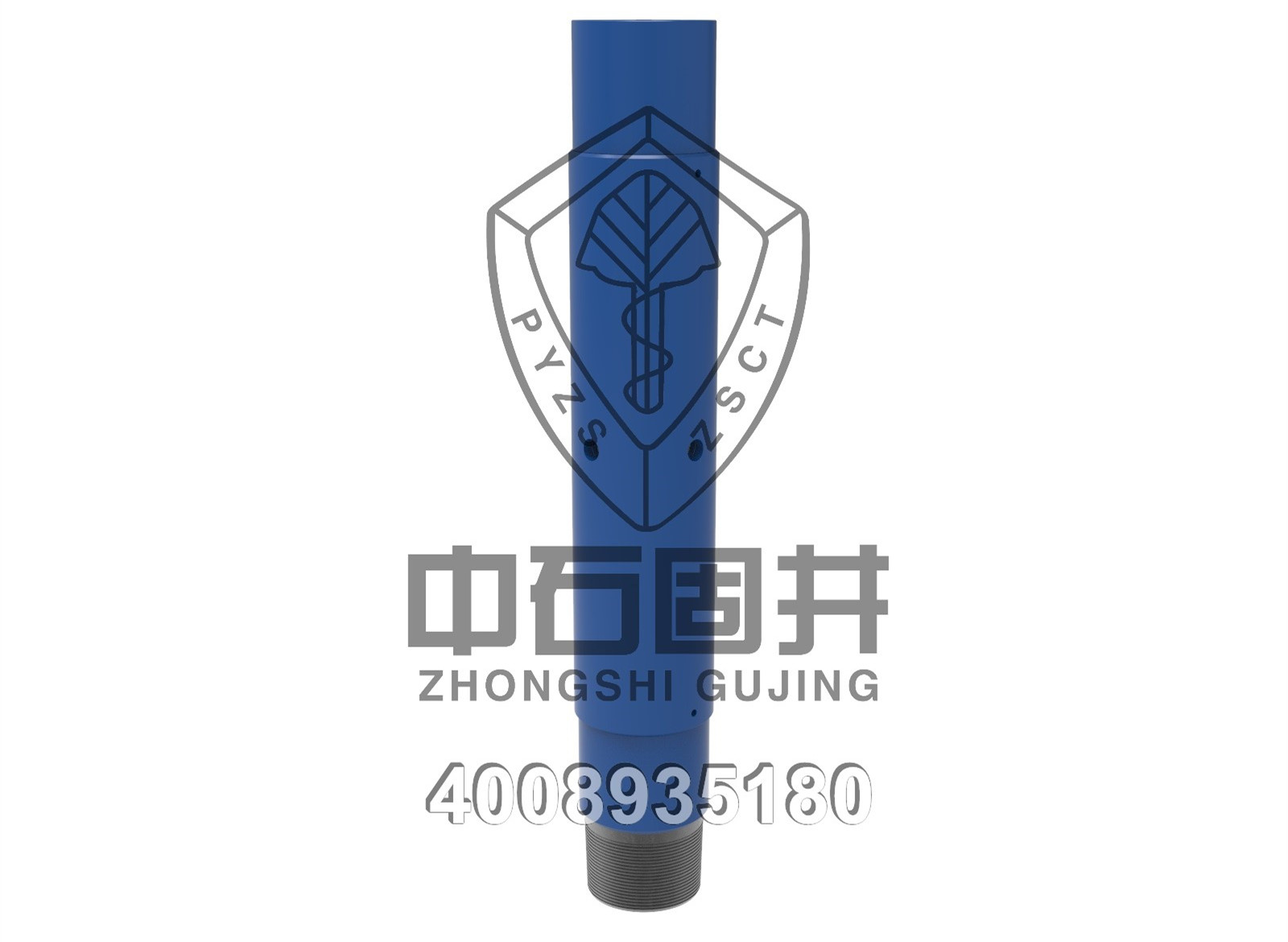

機械分級箍
