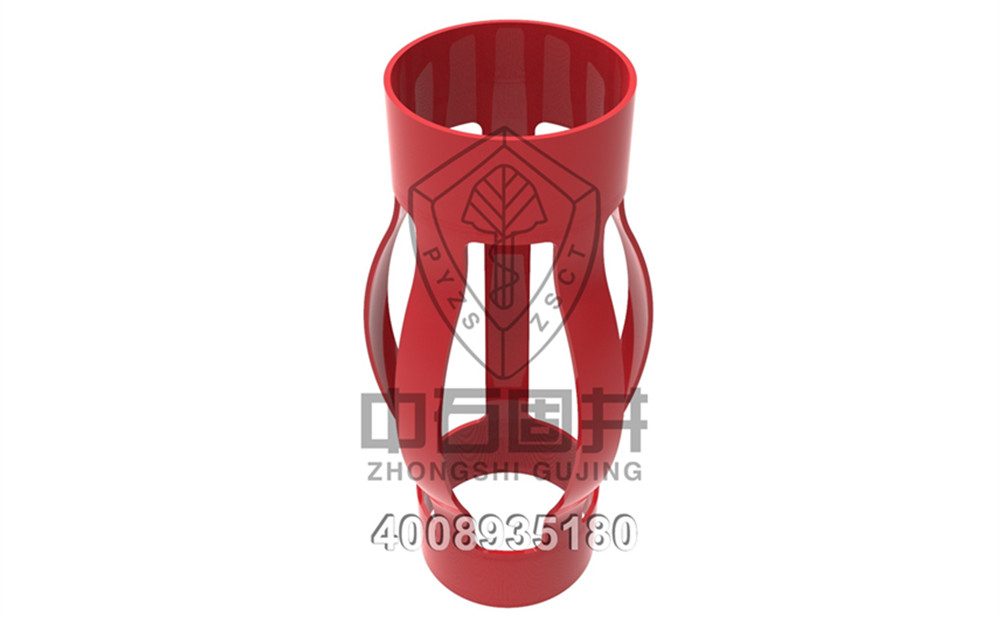

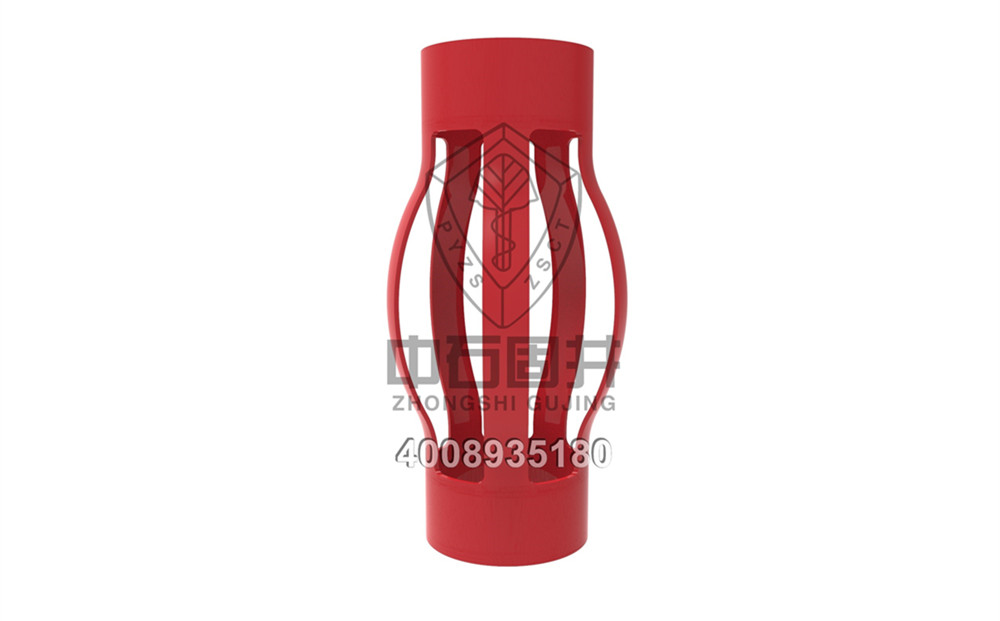

整體扶正器（ Slip-on Single Piece Bow Spring Centralizer）
由優質彈簧鋼65Mn鋼板沖壓而成，經過熱處理鍛打，整體無焊縫。
1.用途：扶正器能夠保證套管柱外水泥環有一定厚度，可減少下套管時的阻力，避免粘卡套管，有助于提高固井質量。
2.原理：利用扶正器弓片的支撐作用，達到固井過程中套管居中的目的。
3.特點：
直扶正器筋可提供大側向支撐力。
各項性能均高于API10D的要求。
由模具壓制而成，有卷圓焊接和整體管兩種可供選擇。
為斜度井和長井段水平井設計；
可提供27/8in～20in的產品選擇；
高偏離間隙比（+85%）及高回復力；
直扶正條能實現大的側向支撐力；
在縮徑井段能達到完全與套管的貼合；
采用高性能材料生產，啟動力小、復位力大；
規格品種齊全，外徑、長度可隨現場需求特殊定制；
可旋流，提高固井質量。
4.執行標準：API10D-2010。
套管彈性整體扶正器參數表
規格 | 外徑 | 內徑 | 高度 | 圖號 | |
內徑 | 外徑 | ||||
4 | 5 | 130 | 105 | 300 | HW04120600 |
4-1/2 | 5-3/4 | 149 | 118 | 300 | HW04120600 |
4-1/2 | 6 | 149 | 118 | 300 | HW04120600 |
5 | 6 | 156 | 131 | 300 | HW05000778 |
5-1/2 | 8-1/2 | 215 | 143 | 305 | HW05120812 |
7
| 8-1/4 | 215 | 183 | 350 | HW07000814 |
8-1/2 | 220 | 183 | 350 | HW07000812 | |
8-3/4 | 225 | 183 | 350 | HW07000834 | |
9-7/8 | 255 | 183 | 350 | HW07000978 | |
規格 | 外徑 | 內徑 | 高度 | 圖號 | |
內徑 | 外徑 | ||||
7-5/8 | 9-7/8 | 255 | 196 | 365 | HW07580978 |
8-5/8 | 11 | 282 | 223 | 350 | HW08581100 |
12-1/4 | 318 | 223 | 350 | HW08581214 | |
9-5/8 | 11 | 285 | 248 | 400 | HW09581100 |
11-5/8 | 302 | 248 | 400 | HW09581158 | |
11-3/4 | 305 | 248 | 400 | HW09581134 | |
12-1/4 | 318 | 248 | 400 | HW09581214 | |
12-1/2 | 320 | 248 | 400 | HW09581212 | |
10-3/4 | 12-1/4 | 318 | 278 | 444 | HW10341214 |
13-1/2 | 350 | 278 | 444 | HW10341312 | |
14-3/4 | 375 | 278 | 444 | HW10341434 | |
11-3/4
| 14-3/4 | 375 | 303 | 450 | HW11341434 |
15-1/2 | 395 | 303 | 450 | HW11341512 | |
13-3/8 | 17-1/2 | 435 | 348 | 450 | HW13381712 |
